加工定制：是	品牌：淮安三丰	型号：LZD
测量范围(m3/h)：0-100	类型：变面积式流量计	公称通径(mm)：DN15-DN150
工作压力(MPa)：1-6	工作温度(℃)：0-100	精度等级：1.0
适用介质：液体气体

详细说明】

一、产品概况

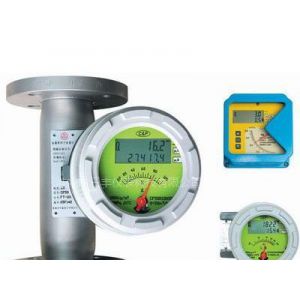

SF-LZ系列金属转子流量计结构简单、工作可靠、准确度高、适用范围广。与玻璃转子流量计相比较能耐较高的压力。WYLZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。广泛应用于***、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。

流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成，特殊场合也可由Cr18Ni12Mo2Ti或F46等耐腐蚀材料组成。流量计除特殊规格外，高度均为250 mm。连接法兰采用GB/T9119.8～10标准，也可根据用户特殊要求定制。


	流量计测量原理转子式流量计是一种变面积式流量计，它通常具有一段直立的锥管和一只可以在其中自由的随流量大小上下移动的浮子(如图1)。当流体自下而上流经锥管时，流体的动能在浮子上产生的推力S和流体的浮力A使浮子上升。随着锥管内壁与浮子之间的环形流通面积增大，流体动能在浮子上产生的推力S随之下降。当推力S与浮力之和等于浮子自身重力G时，浮子处于平衡，并稳定在某一高度上，该高度位置对应的刻度指示流过流量计的流量。
	技术要求 1.测量范围：水(2.5～6000)L/h；空气(0.07～2000)m³/h (在0.101025 MPa、20℃)。 2.准确度等级： 1.5、2.5级。 3.量程比： 10：1。 4.工作压力： DN15～50，4 MPa； DN80～100，1.6MPa。 5.介质温度：－80℃～200℃(内衬F46流量计0℃～85℃)。 6.液体介质粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。 7.连接方式：法兰连接、螺纹连接等；法兰采用GB/T9119.8～10标准。 8.总长度： DN15～100 250mm。 9.测量管材质：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316衬F46等。如用户有特殊要求可特殊订货。 10.输出信号：二线制(4～20)mA、三线制(0～10)mA。 11.线性度：1%； 12.电源：DC 24(1± )V。 13.功率消耗：25 mW。 14.环境温度：－25 ℃～55 ℃。 15.温度影响：0.5%/10 ℃。 16.负载电阻：DC (0～10)mA (0～1)kΩ； (4～20)mA (0～600)Ω。 17.接线电缆：RVVP 3×28/0.15。 18.防爆等级：ExibⅡ2CT5 (证号GYB03582U)。 19.配安全栅型号：LB906型。 20.电远传变送器：K5WI-I型或ESK-I(二线制)。；
